Какая польза от трансформаторов тока

Ct - это инструмент, который преобразует большой ток на первичной стороне в небольшой ток на вторичной стороне в соответствии с принципом электромагнитной индукции. CT состоит из замкнутого сердечника и обмотки. Его первичная обмотка имеет небольшое число витков и является нанизывается на линию измеряемого тока.

Таким образом, часто все ток протекает по линии, число вторичных обмоток больше, сцеплено в измерительном приборе и цепи защиты, трансформатор тока в работе, его вторичная боковая цепь всегда замкнута, поэтому измерительный прибор и схема защиты соединены последовательно с полным сопротивлением катушки очень мало, рабочее состояние трансформатора тока близко к короткому замыканию. CT используется для измерения большого тока на первичной стороне в небольшой ток на вторичной стороне.

Какая польза от трансформаторов тока

Трансформатор тока является одним из основных электрооборудования подстанции, в основном обеспечивают защиту, измеряя вторичный ток, одна сторона подключена к высоковольтному оборудованию, вторичная сторона подключена к вторичному оборудованию, из него можно изготовить не только измерительный прибор и реле защита вторичного электрооборудования и высоковольтного электрооборудования эффективная изоляция, гарантировать безопасность персонала, все еще может сделать измерительные приборы и реле стандартизации и миниатюризации, а также небольшой участок провода и кабеля, используемый для измерения расстояния; CT также может защитить текущую катушку измерительного прибора от повреждения большим током при обрыве высоковольтной стороны.

Анализ применения трансформатора тока

1. Измерение переменного тока

Необходимо настроить измеритель тока, если оборудование работает при номинальном значении тока. Соответствующие нормативы выше 40 кВт оборудования, должен быть установлен амперметр контроля.

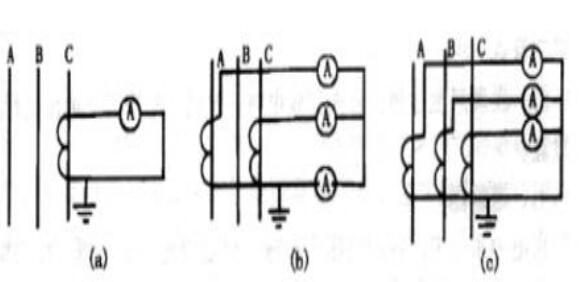

Измерение переменного тока включает в себя прямое измерение и расширенное измерение с помощью трансформатора тока. Прямое измерение заключается в подключении соответствующего амперметра последовательно к токовой петле. Схема, показанная на рисунке ниже, все измеряется трансформатором тока.

(a) Используйте трансформатор тока для измерения тока в трехфазной балансировочной цепи. Трансформатор тока основан на диапазоне амперметра, в то время как диапазон амперметра основан на фактическом значении тока нагрузки, который должен составлять 2 /. 3 от полного диапазона амперметра до полного значения. Например, если устройство рассчитано на 100 ампер, выберите амперметр со значением полного градуса 150 ампер. В это время коэффициент взаимной индуктивности трансформатора тока должен составлять 150 / 5 ампер, и амперметр должен составлять 150/5 ампер. При чтении читать непосредственно с указанным значением счетчика.

(б) два трансформатора тока, которые соединены в неполную форму звезды, используются для измерения трехфазного тока в трехфазной балансной или несимметричной цепи.

(c) три трансформатора тока, соединенные в полное звездообразное соединение, используются для измерения трехфазного тока в трехфазной балансной или несимметричной цепи.

2. Измерение переменного тока

Для увеличения диапазона измерения переменного ваттметра используется трансформатор тока, чтобы увеличить диапазон измерения.

(1) На первом рисунке показан метод измерения с использованием однофазного ваттметра и трансформатора тока. Может использоваться для измерения трехфазного баланса или измерения однофазного электричества.

(2) вторая фигура представляет собой метод измерения с использованием двухэлементного трехфазного трехпроводного активного ваттметра и двух трансформаторов тока. Может использоваться для измерения трехфазного баланса или несбалансированных линий при измерении электроэнергии.

(3) третий рисунок - это метод измерения с использованием трехфазного четырехпроводного активного ваттметра и трех трансформаторов тока. Он может использоваться для измерения электроэнергии в трехфазной балансной или несимметричной цепи.

3. Защита в электрической линии сопротивления

Защита от перегрузки в двигателях большой мощности часто не может приобрести соответствующие тепловые реле из-за большого тока. В таких случаях решение, как правило, заключается в установке трансформаторов тока. Суть заключается в том, чтобы преобразовать большой ток в небольшой ток с тепловым реле на 5 ампер, достаточным для удовлетворения требований защиты от перегрузки.

(1) фиг. 1: трансформатор тока используется для мощного автоматического включения понижающего пуска и защиты двигателя от перегрузки.

(2) фиг. 2: трансформатор тока используется для запуска мощного частотно-чувствительного реостата и защиты двигателя от перегрузки.

(3) фиг. 3: трансформатор тока используется для мощного пускового запуска с понижением угла и защиты двигателя от перегрузки.
