Для чего используется индуктор?

Индукторыиспользуются во многих электрических цепях для хранения энергии, блокировки высокочастотного шума и создания настроенных цепей. Они также известны как катушки, духи или реакторы.

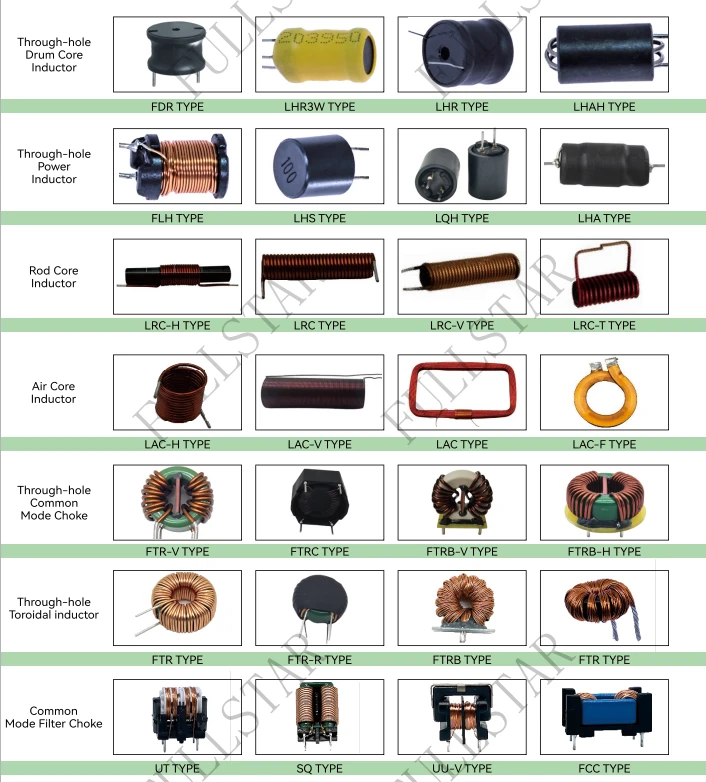

Приложения

Преобразователи мощности: Хранить и передавать энергию в преобразователях питания, которые изменяют постоянный ток (DC) на переменный ток (AC) или наоборот.

Фильтры: Отдельные сигналы различных частот в электронных фильтрах

Настроенные схемы: Создание настроенных осцилляторов или схем "танка"

Задыхается: Блок переменного тока, позволяя DC пройти

Трансформеры: Объедините индукторы, которые имеют магнитный путь для увеличения или снижения уровней напряжения

Датчики: Используется в индуктивных датчиках, которые обнаруживают наличие материалов, которые взаимодействуют с магнитным полем

Как работают индукторы

Индукторы хранят энергию в виде магнитной энергии, когда электрический ток протекает через них. Они позволяют постоянному току легко течь, оказывая высокое сопротивление против потока высокочастотных токов.

Другой индуктор использует сопоставление импеданса, индукционные двигатели, ферритовые шарики и реле.

Что на самом деле используются индукторыдля?

Причина использования индуктора заключается в том, что он не «потребляет» или «тратит» высокочастотную энергию, она просто блокирует ее от прохождения, чтобы вместо этого энергия могла проходить через конденсатор, к твитеру.

В целом, поведение индуктора является двойным к поведению конденсатора, поэтому большинство функций, которые требуют одного, могут быть реализованы с помощью другого, но в другом расположении. Но это не всегда правда. Например, если вы хотите получить только низкочастотную энергию, вы можете поместить резистор, за которым следует конденсатор на землю. Высокочастотная энергия будет «сокращена» через конденсатор и снижает большую часть напряжения на резисторе (который превращает высокочастотный сигнал в тепло), оставляя очень небольшую амплитуду на конденсаторе. Это работает нормально, если вам нужна информация, поэтому можно тратить высокочастотную энергию ... но в случае с динамиками потребовалось много работы, чтобы получить эту высокую энергию в ящик для динамиков, поэтому вам нужен способ фильтровать, не теряя энергии!

Это поднимает фундаментальное различие между резисторами по сравнению с конденсаторами и индукторами. Резисторы переворачивают напряжение в них, времена тока через их ток в тепло. Но конденсаторы и индукторы этого не делают! Идеальные версии не превращают ни одного из электрической энергии в тепло. Хотя реальные переворачивают некоторый процент напряжения в них, времена тока через них в тепло --, этот процент варьируется в зависимости от частоты напряжения/тока.

Другое распространенное использование индукторов - в осцилляторах. Представьте себе индуктор и конденсатор, соединенные вместе на обоих концах -- Есть некоторая частота, на которой оба сопротивляются одинаково! Это называется резонансной частотой комбинации. Оказывается, что после того, как вы начнете его, напряжение конденсатора заставляет ток течь в индукторе, пока напряжение не достигнет нуля --, но теперь индуктор хочет, чтобы этот ток продолжал течь, и в конечном итоге заряжается на конденсатор, но к противоположному напряжению, которое он имел раньше. Когда ток достигает нуля, конденсатор снова начинает принуждать ток, и он нарастает ... но в противоположном направлении, как и раньше .. и то же самое повторяется ..

Если индуктор и конденсатор были идеальными, то это продолжалось бы навсегда ... но оба они теряют немного энергии, превращались в тепло. Таким образом, напряжения и токи меньше при каждом повторении. Все, что необходимо для создания генератора, то это способ пополнить потерянную энергию после каждого цикла.

Третье распространенное использование - это устройство для хранения энергии, особенно при переключении питания. В этом случае функция источника питания постоянного тока состоит в том, чтобы поставлять непрерывный ток. Он также имеет функцию перехода между источником входного напряжения, и выходным напряжением является расходные материалы. Таким образом, тот факт, что он блокирует высокую частоту, можно смотреть как: когда напряжение по всему его внезапно изменяется, ток через него не происходит ... скорее ток только начинает становиться другим. Таким образом, если вы очень быстро измените напряжение на очень высокое, то ноль, затем очень высокий, то ноль, ток начнет подниматься, а затем начнете спуститься вниз, но до тех пор, пока вы оставляете только любое из двух напряжений в течение очень короткого времени, ток вообще не изменится вообще, в любом направлении. Если вы оставите его на высоком уровне, когда вы оставите его низким, то ток будет средним и останется устойчивым. Если этот ток совпадает с током, который избирается из подачи электроэнергии, то выходное напряжение источника будет оставаться постоянным. Теперь представьте, что вы оставляете высокое напряжение на чуть дольше, чем заземление --, ток будет медленно увеличиваться, в течение многих повторений .. и наоборот. Если нагрузка продолжает принимать тот же ток, то выходное напряжение источника будет медленно увеличиваться, так как дополнительный ток заряжает конденсатор между выходом и землей. Именно так питание переключения использует индуктора для изменения большого входного напряжения в меньшее выходное напряжение. Существует схема, которая обнаруживает выходное напряжение, и сравнивается с желаемым напряжением и регулирует, сколько времени индуктору дается высокое входное напряжение по сравнению с землей, чтобы изменить, сколько избыточного тока должен зарядить конденсатор на выводе (см. Циклы, размещенные с другими ответами).

Это единственные три распространенных применения. Но некоторые экзотические цепи используют передаточную функцию индуктора нечетными способами (например, в более старом радаре как часть схемы «рулевого управления», чтобы заблокировать энергию от выдувания чувствительного приемника). См. Также «Гиратор», который может заставить конденсатор выглядеть на цепь, как индуктор (и наоборот)!
