Что такое резистор из углеродной пленки?

Что такое резистор из углеродной пленки?

Углеродные пленочные резисторы представляют собой резисторы фиксированной формы. Они построены из керамического носителя с тонкой чистой углеродной пленкой вокруг него, которая функционирует как резистивный материал.

Преимущества и недостатки

Углеродные пленочные резисторы значительно улучшают углеродный состав. Однако по сравнению с металлической пленкой и пленкой из оксида металла коммерчески доступный диапазон постоянно уменьшается. Металл и оксидная пленка не являются более дорогими в производстве и имеют в целом лучшие свойства.

Применение углеродных пленочных резисторов

Типичное использование для углеродных пленочных резисторов в приложениях высокого напряжения и температуры. Рабочие температуры до 15 кВ при номинальной температуре 350 ° C. Примерами являются высоковольтные источники питания, радар, рентгеновские лучи и лазер.

Производство

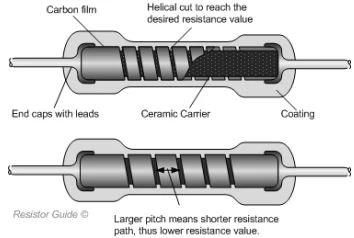

Carbon film resistors are made with a deposition process. At high temperature and under a high pressure, a ceramic carrier is held in hydrocarbon gas. The gas (methane or benzene) is cracked at a temperature of 1000°C. The crystalline carbon is pyrolytically deposited on the ceramic substrate. Because of the precise distribution of the pure graphite without binding, these carbon resistors have a low noise. The desired resistance value can be obtained by choosing the right layer thickness, and by cutting a spiral shape in the carbon layer. The helical cut in the film increases the length of the current path. By decreasing the pitch of the helix, the length of the resistive path increases, and therewith the resistance value increases. Furthermore, by fine tuning the cutting of the spiral the resistor can have a higher accuracy of resistance value. Typical tolerance values for carbon film resistors are 2, 5, 10 and 20%.

Из-за использования чистого углерода резистор из углеродной пленки имеет более высокий отрицательный температурный коэффициент, чем углеродный состав. Коэффициент резистивной температуры лежит между 2,5 × 10 ^ -4 Ом / ° C и -8 × 10 ^ -4 Ом / ° C. Также этот тип резистора защищен от химических воздействий силиконовым покрытием. Этот тип резистора широко используется в электронике. Поэтому важно отметить, что малые резисторы имеют емкость приблизительно 0. 5 пФ. Самоиндукция составляет около 0. 01 мкГн для неразрезанных резисторов и до нескольких мкГн для спиральных резисторов. Эти резисторы доступны в значениях от 1Ω до 10 '000 МОм и имеют номинальную мощность 1/16, ⅛, ¼, ½, 1 или 2 Вт.
