Введение и использование ферритовых сердечников

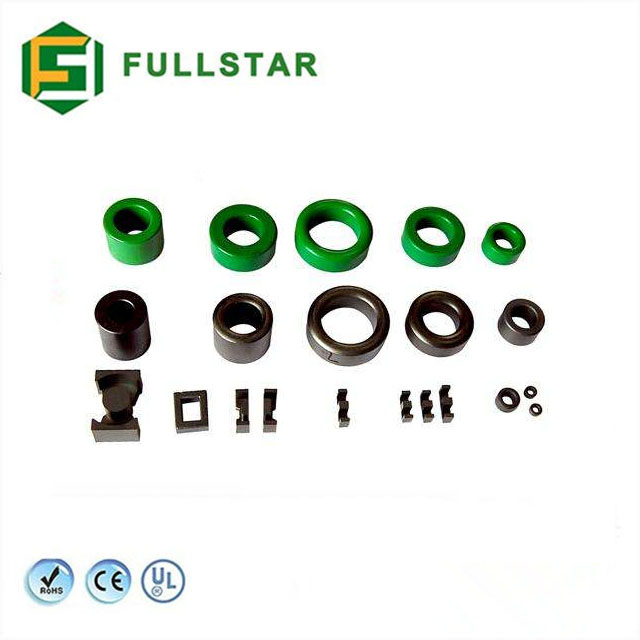

Ферритовый сердечник в основном состоит из трех металлических элементов железа (Fe), марганца (Mn) и цинка (Zn) и обычно называется ферритом цинка марганца. Тороидальный ферритовый сердечник обладает высоким магнитным эффектом, поскольку он не имеет воздушного зазора и равномерной площади поперечного сечения.

Ферритовые магнитные кольца доступны в широком диапазоне размеров, в зависимости от материала магнитного кольца, и различные покрытия могут использоваться для упрощения намотки и увеличения напряжения пробоя.

Ферритовый сердечник выполнен из плотной однородной керамической структуры неметаллического магнитного материала и имеет низкую коэрцитивную силу, также известную как мягкий феррит. Он состоит из оксидного или карбонатного соединения оксида железа (Fe2O3) и одного или нескольких других металлов (например, марганец, цинк, никель, магний). Ферритовый материал прессуется, затем спекается при высокой температуре 1300 ° С и, наконец, обрабатывается в готовый магнитный сердечник, который удовлетворяет требованиям приложения. По сравнению с другими типами магнитных материалов феррит обладает преимуществом высокой магнитной проницаемости. И он имеет преимущества высокого сопротивления и небольших потерь вихревых токов в широком диапазоне частот. Эти свойства материала делают феррит идеальным материалом для таких применений, как высокочастотные трансформаторы, широкополосные трансформаторы, перестраиваемые катушки индуктивности и другие высокочастотные схемы от 10 кГц до 50 МГц.

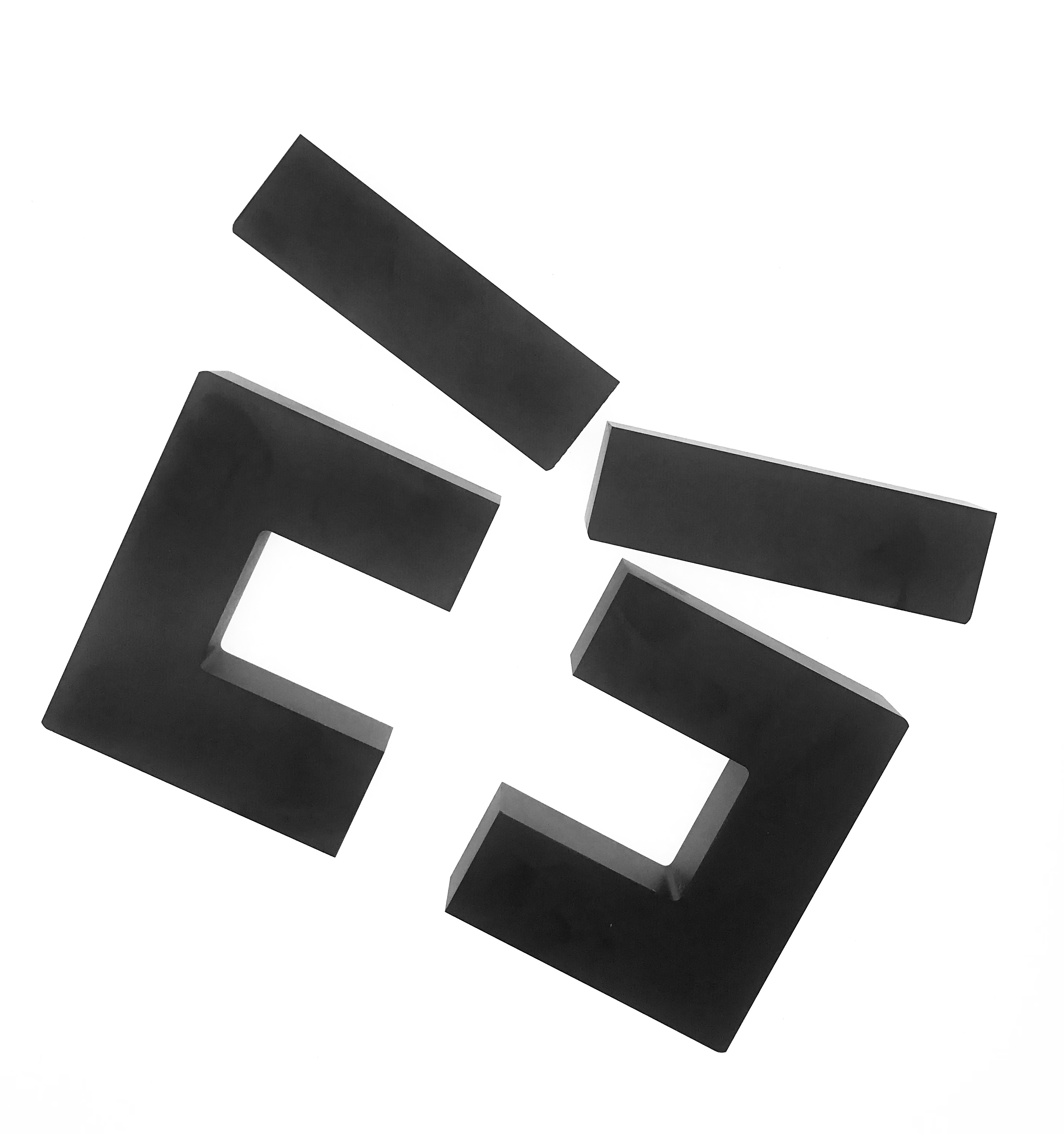

Ферритовые сердечники доступны в широком диапазоне выбора. Различные материалы и формы могут быть выбраны в соответствии с различными магнитными параметрами. Из-за низких магнитных потерь на высоких частотах они широко используются в источниках питания в режиме переключения (SMPS), радиочастотных (RF) трансформаторах. И индукторы. Ферритовые сердечники различной формы и размеров используются в индукторах, импульсных трансформаторах, высокочастотных трансформаторах и шумовых фильтрах для высокочастотных источников питания и высококачественных коммуникационных рынках. Наиболее характерным для феррита является высокая проницаемость, хорошие температурные характеристики и низкая скорость распада.

Разница между нейлоновым покрытием и эпоксидным покрытием для ферритового сердечника: существует сходство между ними. Нейлоновое покрытие толще и выдерживает температуру до 155oC. Эпоксидное покрытие рассчитано на 200oC. Нейлоновые покрытия обычно используются в корпусах OD (наружного диаметра) в диапазоне от 12,7 до 29 мм. Чрезвычайно большие и чрезвычайно маленькие сердечники имеют эпоксидное покрытие. Нейлоновые покрытия и эпоксидные покрытия имеют гарантированное пробивное напряжение 1000 вольт между линиями; нейлон обладает хорошими амортизирующими свойствами и нелегко растворим. Оба покрытия имеют одинаковые электрические характеристики.
