Трансформатор тока через отверстие

Компания Fullstar Electronics является ведущим производителем и поставщиком трансформаторов тока со сквозными отверстиями в Китае, предлагая качественные и стандартные электронные и пассивные компоненты, изготовленные заказчиком,-и трансформаторы тока с сквозными отверстиями, а также решения для них. Добро пожаловать на оптовую продажу электроники через трансформатор тока с нашего завода.

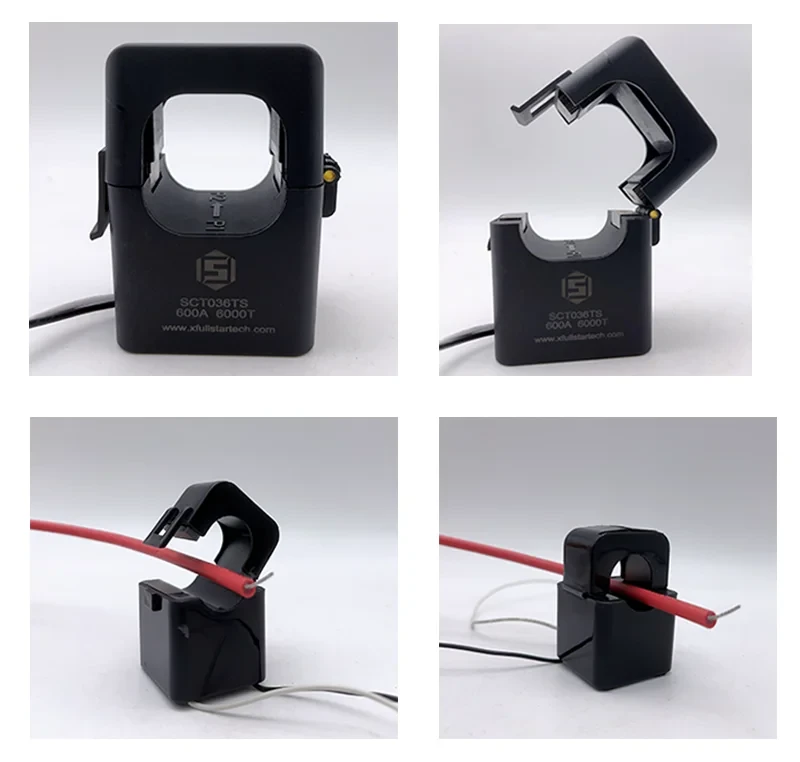

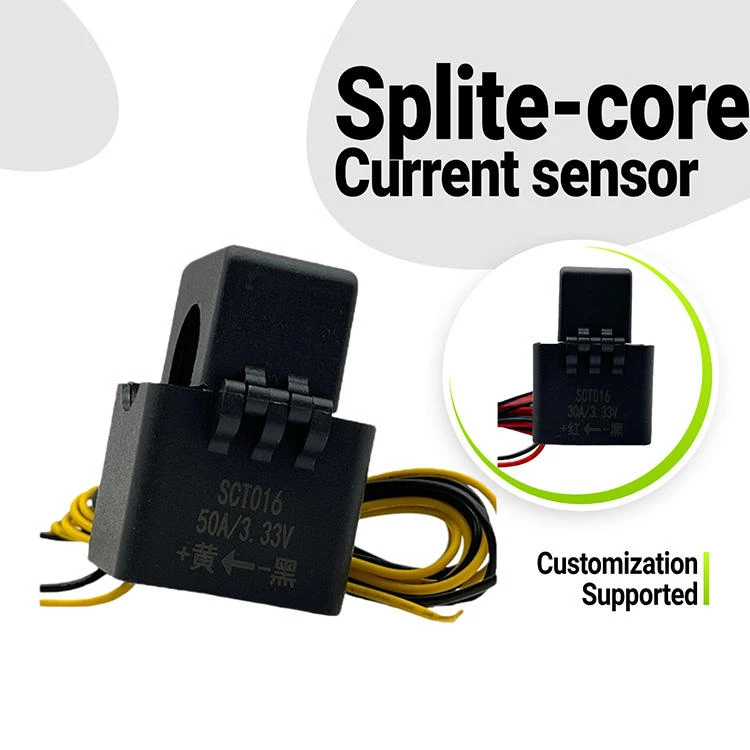

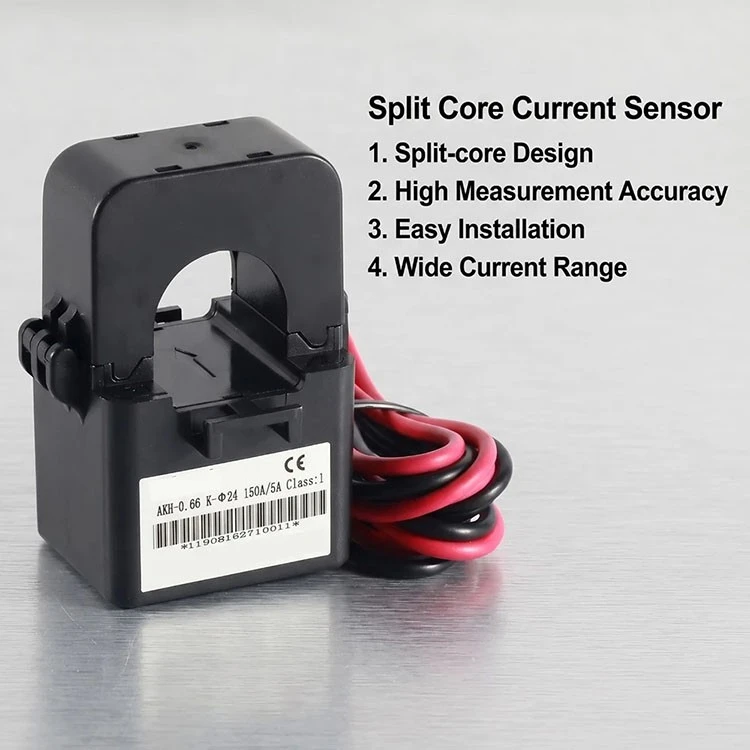

A трансформатор тока через-отверстие(также известный как трансформатор тока оконного- или сквозного- типа) — это тип трансформатора тока (ТТ), имеющий центральное отверстие, позволяющее первичному проводнику проходить непосредственно через его сердечник. Это пассивный чувствительный компонент, основанный на принципе электромагнитной индукции, который в основном используется для понижения высоких токов до более низкого измеримого уровня для измерения и защиты.

1. Основная структура и принцип работы

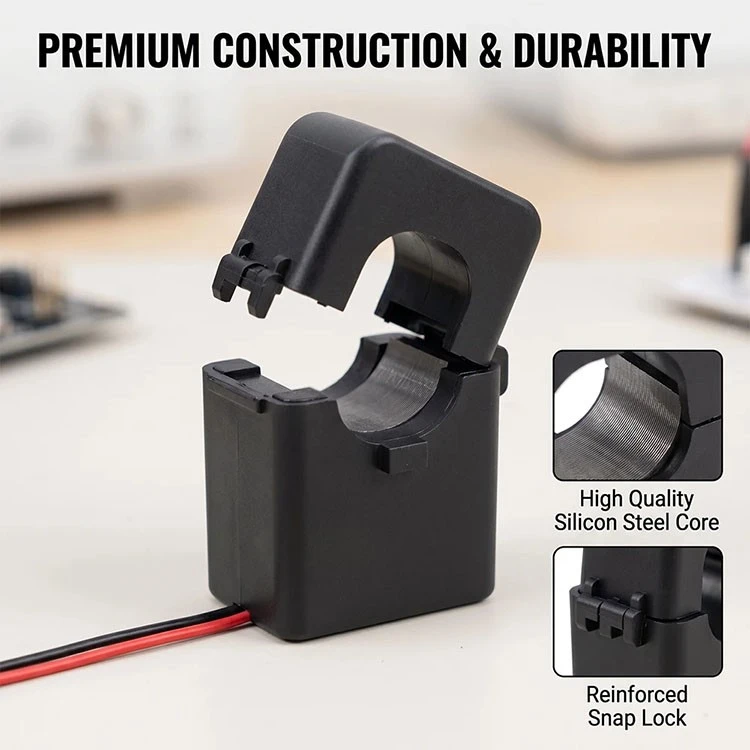

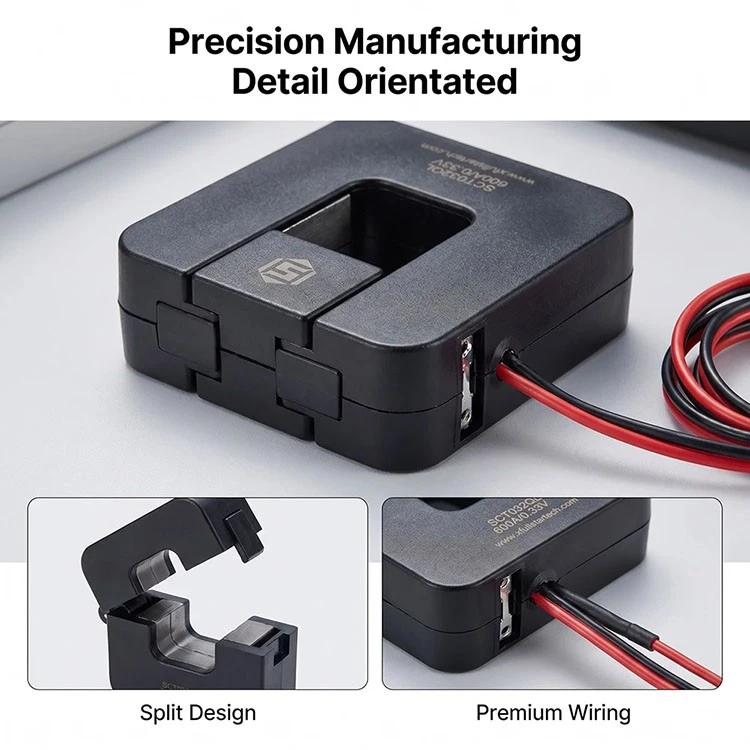

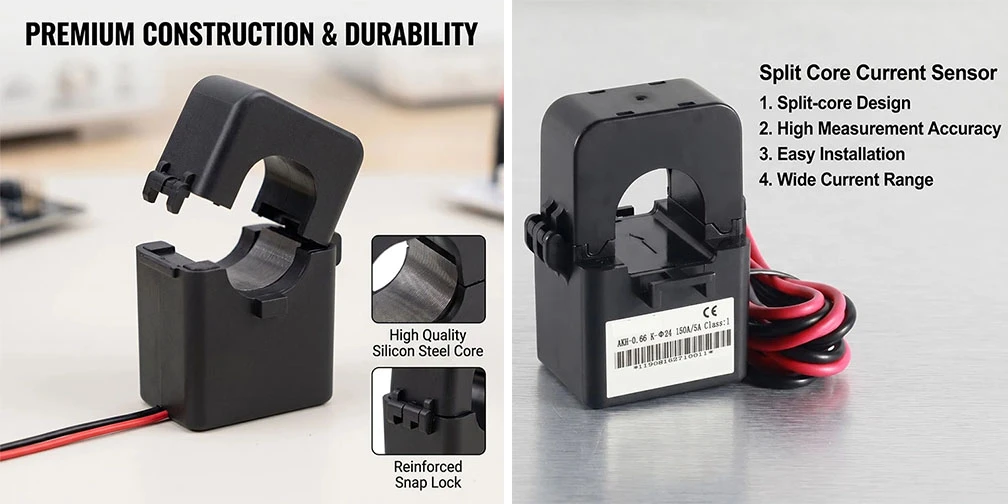

• Структура: В отличие от традиционных трансформаторов, у сквозного трансформатора тока обычно отсутствует фиксированная первичная обмотка. Центральное отверстие (окно) предназначено для пропуска кабелей или медных шин. Проводник, проходящий через это отверстие, действует как одновитковая первичная обмотка ( N1=1N1​=1 ).
• Принцип работы: Когда переменный ток протекает через центральный проводник, он создает изменяющееся во времени-магнитное поле. Это поле создает основной магнитный поток в сердечнике с высокой-проницаемостью, который затем индуцирует электродвижущую силу в много-вторичной обмотке, намотанной на тот же сердечник. Это обеспечивает линейно-пропорциональное преобразование высокого первичного тока в низкий вторичный ток (обычно 5 А или 1 А).

2. Ключевые преимущества и области применения

• Простая установка: Поскольку нет необходимости разрывать основную цепь для первичной проводки,-просто протяните кабель через центр,-процесс установки становится очень гибким и-экономичным.
• Универсальность: в зависимости от размера окна можно использовать одиночные кабели, несколько параллельных кабелей или сплошные шины.
• Широкое применение: Эти трансформаторы широко используются в системах учета электроэнергии, системах релейной защиты, интеллектуальных распределительных шкафах низкого-напряжения и мониторинге промышленного оборудования.

• 3. Критические параметры и меры безопасности

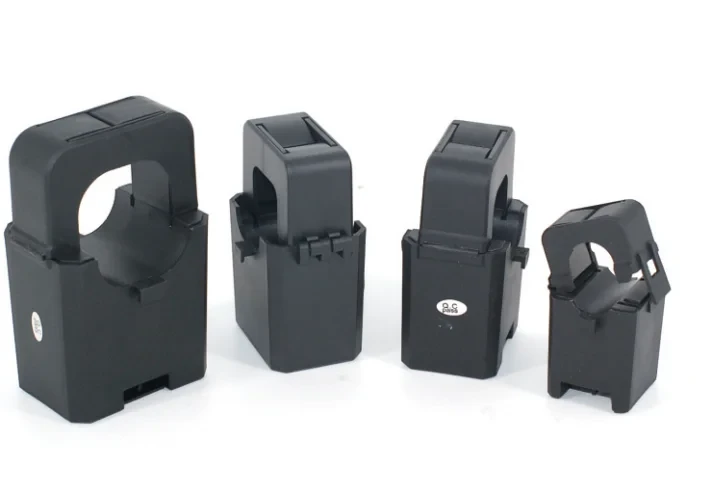

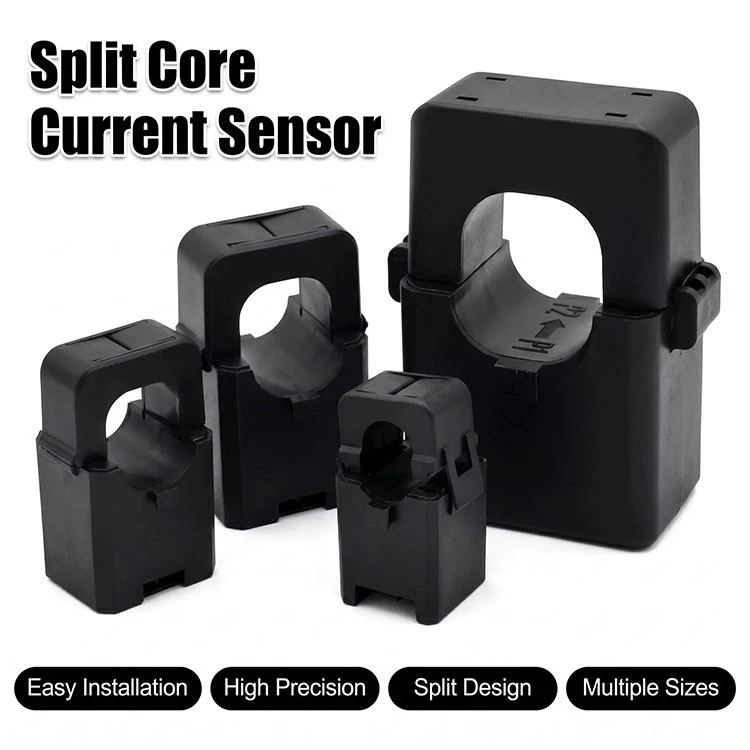

• Соответствие размера окна: При выборе трансформатора тока внутренний диаметр окна должен совпадать с внешним диаметром измеряемой шины или кабеля, чтобы обеспечить правильную посадку и точность.
• Коэффициент трансформации и ток-Обороты: Коэффициент трансформации определяется количеством витков вторичной обмотки. Если фактический рабочий ток меньше номинального однопроходного-значения, первичный проводник можно несколько раз пропустить через центр, чтобы отрегулировать соотношение и сохранить точность измерений.
• ⚠️ Вторичная сторона никогда не должна быть разомкнута-замкнута: Во время работы вторичная цепь всегда должна быть подключена к нагрузке с низким-импедансом (например, амперметру, выборочному резистору или защитному реле). Если вторичная сторона разомкнута-в то время как первичная обмотка находится под напряжением, сердечник будет глубоко насыщаться, вызывая опасно высокий всплеск напряжения (до тысяч вольт) на клеммах вторичной обмотки. Это создает серьезный риск поражения электрическим током, нарушения изоляции и необратимого повреждения оборудования.
